સ્ટીલ કનેક્શનના વિવિધ પ્રકારો શું છે?

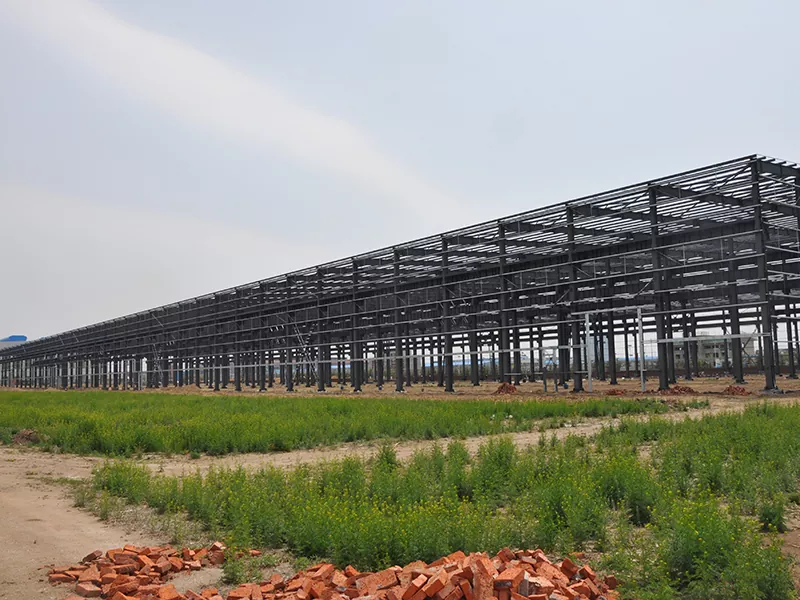

જોડાણો એ માળખાકીય તત્વો છે જેનો ઉપયોગ માળખાકીય સ્ટીલ ફ્રેમવર્કના વિવિધ સભ્યોને જોડવા માટે થાય છે. સ્ટીલ સ્ટ્રક્ચર એ વિવિધ સભ્યોનું એસેમ્બલ છે જેમ કે "બીમ, કૉલમ્સ" જે એક બીજા સાથે જોડાયેલા હોય છે, સામાન્ય રીતે મેમ્બર એન્ડ ફાસ્ટનર્સ પર હોય છે જેથી તે એક સંયુક્ત એકમ બતાવે.

જોડાણના ઘટકો

• બોલ્ટ
• વેલ્ડ
• કનેક્ટિંગ પ્લેટ્સ
• કનેક્ટિંગ એંગલ્સ

સ્ટીલ સ્ટ્રક્ચર્સમાં જોડાણો

રિવેટેડ જોડાણો

શું તમે પુલ, ટ્રેન, બોઈલર, એરોપ્લેન અથવા વિશાળ સ્ટ્રક્ચર્સ જોયા છે જે એક બટન જેવા સ્ટ્રક્ચર સાથે જોડાયેલા છે? ઠીક છે, તે બટનને રિવેટ કહેવામાં આવે છે. રિવેટેડ સાંધા એ એક પ્રકારનું યાંત્રિક ફાસ્ટનર છે જેનો ઉપયોગ સામગ્રીના બે અથવા વધુ ટુકડાઓને એકસાથે જોડવા માટે થાય છે. તેઓ રિવેટ્સની શ્રેણી ધરાવે છે, જે સામગ્રીમાં છિદ્રો દ્વારા દાખલ કરવામાં આવે છે અને પછી સુરક્ષિત સંયુક્ત બનાવવા માટે વિકૃત અથવા સ્થાને "સેટ" કરવામાં આવે છે.

રિવેટ એ ગોળાકાર સળિયા છે જેનો ઉપયોગ બે શીટ મેટલ સ્ટ્રક્ચર્સને જોડવા માટે થાય છે કારણ કે આ હળવા સ્ટીલ અથવા કોપર સળિયામાંથી બનેલા સાંધા વેલ્ડેડ સાંધા કરતાં વધુ મજબૂત હોય છે અને ઝડપી એસેમ્બલી ઓફર કરે છે.

ફિગ 1: રિવેટનું માળખું

સરળ શબ્દોમાં કહીએ તો, રિવેટેડ જોઈન્ટ એ ધાતુની પ્લેટો અથવા રોલ્ડ સ્ટીલના ભાગોને એકસાથે જોડવા માટે ઉપયોગમાં લેવાતા કાયમી પ્રકારનું ફાસ્ટનર છે. આ સાંધાનો વ્યાપકપણે સ્ટીલ સ્ટ્રક્ચર્સ અથવા માળખાકીય કામો જેમ કે પુલ, છતની ટ્રસ અને સ્ટોરેજ ટેન્ક અને બોઈલર જેવા દબાણયુક્ત જહાજોમાં વ્યાપકપણે ઉપયોગ થાય છે.

બોલ્ટેડ જોડાણો

બોલ્ટેડ સાંધા એ સૌથી સામાન્ય થ્રેડેડ સાંધાઓમાંનો એક છે. તેઓ મશીનના ઘટકોમાં લોડ ટ્રાન્સફરનું મુખ્ય માધ્યમ છે. બોલ્ટેડ સાંધાના મુખ્ય તત્વો થ્રેડેડ ફાસ્ટનર અને અખરોટ છે જે બોલ્ટને ઢીલું પડતું અટકાવે છે.

ભાગોને એકસાથે જોડવાના સાધન તરીકે બાંધકામ અને મશીન ડિઝાઇનમાં બોલ્ટેડ સાંધાનો વ્યાપકપણે ઉપયોગ થાય છે. આ પ્રકારના સાંધામાં પુરૂષ થ્રેડેડ ફાસ્ટનરનો સમાવેશ થાય છે, જેમ કે બોલ્ટ અને મેચિંગ ફીમેલ સ્ક્રુ થ્રેડ જે જગ્યાએ અન્ય ભાગોને સુરક્ષિત કરે છે. ટેન્શન સાંધા અને શીયર સાંધા એ બોલ્ટેડ સંયુક્ત ડિઝાઇનના બે પ્રાથમિક પ્રકાર છે. જ્યારે વેલ્ડીંગ, રિવેટીંગ, એડહેસિવ્સ, પ્રેસ ફીટ, પિન અને ચાવીઓ સહિત અન્ય જોડાવાની પદ્ધતિઓ પણ સામાન્ય છે, બોલ્ટેડ સાંધાનો ઉપયોગ સામગ્રીને જોડવા અને યાંત્રિક બંધારણો બનાવવા માટે વારંવાર કરવામાં આવે છે. અનિવાર્યપણે, બોલ્ટેડ સાંધા એ ફાસ્ટનર અને અખરોટનું સંયોજન છે, જેમાં લાંબા બોલ્ટ અને અખરોટ એક લાક્ષણિક ઉદાહરણ છે.

બોલ્ટેડ સાંધાને અલગ કરી શકાય તેવા સાંધા તરીકે વ્યાખ્યાયિત કરવામાં આવે છે જેનો ઉપયોગ થ્રેડેડ ફાસ્ટનિંગ, એટલે કે બોલ્ટ અને નટ દ્વારા મશીનના ભાગોને એકસાથે રાખવા માટે થાય છે. આ સાંધા બિન-કાયમી વિવિધતાના હોવાથી, સભ્યોને જાળવણી, નિરીક્ષણ અને રિપ્લેસમેન્ટ માટે વ્યક્તિગત ઘટકોને નુકસાન પહોંચાડ્યા વિના છૂટા કરી શકાય છે.

બોલ્ટેડ સાંધા વેલ્ડ અને રિવેટ્સ જેવા કાયમી સાંધા કરતાં નોંધપાત્ર રીતે શ્રેષ્ઠ છે, જે ઘટકોને ડિસએસેમ્બલ કરવામાં આવે ત્યારે ઘટકોને નુકસાન પહોંચાડે છે. એપ્લિકેશન્સમાં બે ભાગોને જોડવાનો સમાવેશ થાય છે જેને સમયાંતરે ડિસએસેમ્બલ કરવાની જરૂર છે.

બોલ્ટેડ સાંધા મુખ્યત્વે બે ભાગોના બનેલા હોય છે. તે ફાસ્ટનર અને અખરોટનું મિશ્રણ છે. તે તેના પર અખરોટ સાથે લાંબા બોલ્ટ ધરાવે છે. બોલ્ટને ઘટકોમાં પૂર્વ-ડ્રિલ્ડ છિદ્રમાં દાખલ કરવામાં આવે છે, અને પછી અખરોટને બોલ્ટના સમાગમ થ્રેડ પર કડક કરવામાં આવે છે. બોલ્ટ કનેક્શન એ બોલ્ટ અને નટ માટેનો સામૂહિક શબ્દ છે.

ગોળાકાર શાફ્ટ અથવા છિદ્રની બહારની બાજુએ હેલિકલ ગ્રુવ બનાવીને થ્રેડો બનાવવામાં આવે છે. બોલ્ટેડ સાંધા માટે ઓપરેટિંગ વાતાવરણ અને ઉપયોગોની વિશાળ શ્રેણી છે. આ તમામ વિવિધ પ્રકારો માટે પ્રમાણભૂત પરિમાણો સુયોજિત છે. આ સુનિશ્ચિત કરે છે કે બોલ્ટેડ સાંધા વિવિધ બ્રાન્ડ્સ માટે વિનિમયક્ષમ છે.

આકૃતિ 1: બોલ્ટેડ સંયુક્ત ડાયાગ્રામ

વેલ્ડેડ જોડાણો

વેલ્ડેડ કનેક્શન્સના પ્રકાર

વેલ્ડેડ સાંધાના મૂળભૂત પ્રકારોને વેલ્ડના પ્રકારો, વેલ્ડની સ્થિતિ અને સાંધાના પ્રકારને આધારે વર્ગીકૃત કરી શકાય છે.

1. વેલ્ડના પ્રકાર પર આધારિત

વેલ્ડના પ્રકારને આધારે, વેલ્ડને ફિલેટ વેલ્ડ, ગ્રુવ વેલ્ડ (અથવા બટ વેલ્ડ), પ્લગ વેલ્ડ, સ્લોટ વેલ્ડ, સ્પોટ વેલ્ડ વગેરેમાં વર્ગીકૃત કરી શકાય છે. આકૃતિ 15 માં વિવિધ પ્રકારના વેલ્ડ બતાવવામાં આવ્યા છે.

1.1. ગ્રુવ વેલ્ડ્સ (બટ વેલ્ડ્સ)

ગ્રુવ વેલ્ડ્સ (બટ વેલ્ડ્સ) અને ફીલેટ વેલ્ડ્સ જ્યારે જોડાવાના સભ્યોને લાઇન અપ કરવામાં આવે છે ત્યારે આપવામાં આવે છે. ગ્રુવ વેલ્ડ્સ મોંઘા છે કારણ કે તેને ધારની તૈયારીની જરૂર છે. ગ્રુવ વેલ્ડને ભારે તાણવાળા સભ્યોમાં સલામત રીતે કાર્યરત કરી શકાય છે. સ્ક્વેર બટ વેલ્ડ માત્ર 8mmની પ્લેટની જાડાઈ સુધી આપવામાં આવે છે. વિવિધ પ્રકારના બટ વેલ્ડ આકૃતિ 16 માં દર્શાવવામાં આવ્યા છે.

1.2. ફિલેટ વેલ્ડ્સ

જ્યારે બે સભ્યો જોડાવાના હોય ત્યારે અલગ-અલગ પ્લેનમાં હોય ત્યારે ફિલેટ વેલ્ડ આપવામાં આવે છે. આ પરિસ્થિતિ વધુ વારંવાર બનતી હોવાથી, બટ વેલ્ડ કરતાં ફીલેટ વેલ્ડ વધુ સામાન્ય છે. ફિલેટ વેલ્ડ બનાવવા માટે સરળ છે કારણ કે તેને સપાટીની ઓછી તૈયારીની જરૂર પડે છે. તેમ છતાં, તેઓ ગ્રુવ વેલ્ડ જેટલા મજબૂત નથી અને તાણની સાંદ્રતાનું કારણ બને છે. ફિલેટ વેલ્ડને હળવા દબાણવાળા સભ્યોમાં પ્રાધાન્ય આપવામાં આવે છે જ્યાં મજબૂતાઈને બદલે જડતા ડિઝાઇનને નિયંત્રિત કરે છે. ફિલેટ વેલ્ડના વિવિધ પ્રકારો આકૃતિ 17 માં બતાવવામાં આવ્યા છે.

1.3. સ્લોટ અને પ્લગ વેલ્ડ

સ્લોટ અને પ્લગ વેલ્ડનો ઉપયોગ ફીલેટ વેલ્ડને પૂરક બનાવવા માટે થાય છે જ્યાં ફીલેટ વેલ્ડની આવશ્યક લંબાઈ પ્રાપ્ત કરી શકાતી નથી.

2. વેલ્ડની સ્થિતિના આધારે

વેલ્ડની સ્થિતિના આધારે, વેલ્ડને ફ્લેટ વેલ્ડ, હોરિઝોન્ટલ વેલ્ડ, વર્ટિકલ વેલ્ડ, ઓવરહેડ વેલ વગેરેમાં વર્ગીકૃત કરી શકાય છે.

સાંધાના પ્રકાર પર આધારિત છે

સાંધાના પ્રકારને આધારે, વેલ્ડને બટ વેલ્ડેડ સાંધા, લેપ વેલ્ડેડ સાંધા, ટી વેલ્ડેડ સાંધા અને કોર્નર વેલ્ડેડ સાંધામાં વર્ગીકૃત કરી શકાય છે.

બોલ્ટેડ-વેલ્ડેડ જોડાણો
